Progetto MECFRAME 200 T90

Linee per la lavorazione automatica dei telai 5-6 assi CNC

Video

Campo di lavoro	Min	Max
Lunghezza	600 mm	2500 mm
Larghezza	-	230 mm
Spessore	20 cm	60 mm

Caratteristiche standard modello MECFRAME200 T90

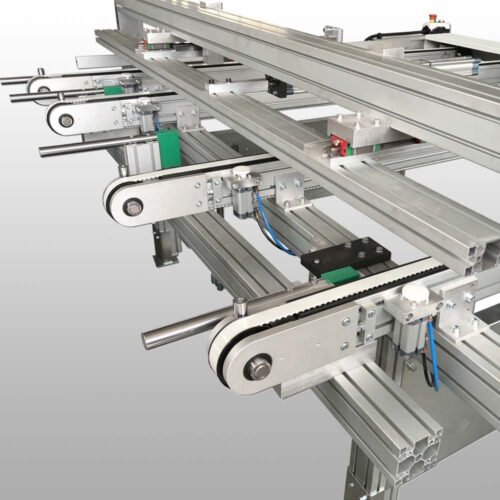

Caricamento dei profili da un banco a nastri motorizzati
4 Morse automatiche CN (1 fissa – 2 accoppiate – 1 singola)

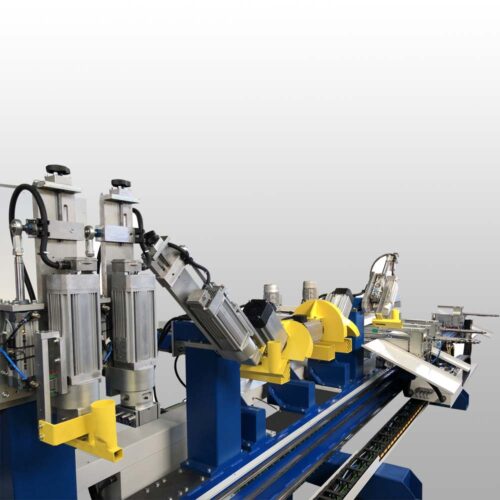

3 Motori lame 5.5Kw per tagli 90° e 45° a destra e sinistra a misura del profilo
1 Elettromandrino verticale 3.3Kw per sedi contropiastre, cerniere a scomparsa e lavorazioni delle estremità del traverso per accoppiamento con i montanti

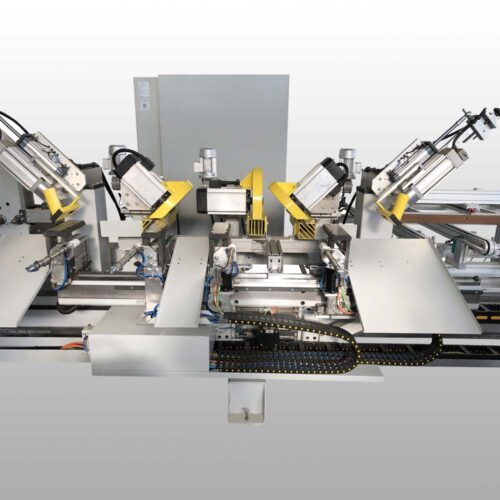

2 Foratori per spine sulle facce 45° a destra o sinistra
2 Foratori per spine orizzontali su montanti e verticali su traversi
Taglio a misura dei traversi, sia partendo da pretagliato, sia da profilo intero

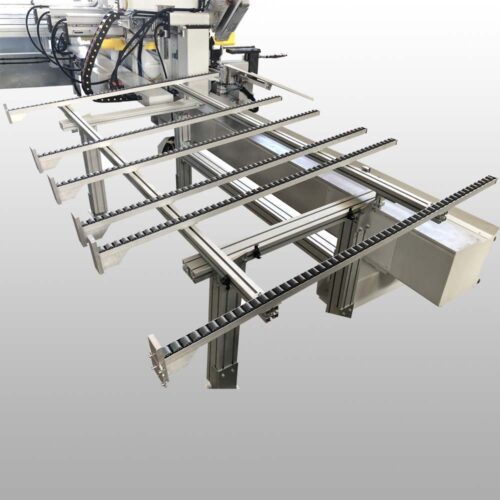

Scarico dei pezzi finiti su banco di accumulo

MECFRAME200 gruppo fresatore - Optionals
Gruppo n.2 mandrini 3.3kw on/off
Asse Y per Foratori
Maggiorazione per elettromandrino 3.8kw con attacco rapido ISO30 (cad.)

MECFRAME200 per ANUBA - Optionals
Gruppo anuba, con foratore 1,5kw e avvitatore CNC
Magazzino a vibrazioni, per caricare le cerniere alla rinfusa in grande quantità
Seconda testa anubatrice, per la gestione indipendente di una seconda tipologia di anuba
Caricatore a doppia pista indipendente

MECFRAME200 T90 - Optionals
Fornitura Nr.3 lame d.350mm
Impianto di lubrificazione automatica
Condizionatore per armadio elettrico

Progetto MECFRAME 200 T90

Linee per lavorazione automatica dei telai.

La linea MECFRAME200 T90 è progettata per la lavorazione automatica dei telai in legno, ed è la soluzione ideale per la produzione di telai reversibili. La macchina è conforme alla normativa CE e risponde ai requisiti della Transizione 4.0.

MECFRAM200 T90 consente l’esecuzione automatica di tagi a 90°, 45° e -45°, adattandosi a diverse configurazioni di montanti e traversi.
È inoltre in grado di effettuare spinature verticali, orizzontali, a 45° e -45°, offrendo massima flessibilità nella preparazione dei pezzi.
Completano le lavorazioni la fresatura, la realizzazione della contro-sagoma dei traversi e l’esecuzione precisa delle sedi per contropiastre e cerniere a scomparsa, oltre alle numerose lavorazioni già comprese nel pacchetto base.

Il controllo numerico basato su sistema operativo Windows garantisce un’interfaccia semplice ed immediata, grazie all’utilizzo di macro parametriche facilmente editabili. La linea può essere connessa alla rete informatica aziendale.

MACFRAME è la scelta ideale per chi cerca automazione, produttività e versatilità.
