| Campo di lavoro | Min | Max |
|---|---|---|
| Lunghezza | 600 mm | 2500 mm |
| Larghezza | - | 230 mm |
| Spessore | 20 cm | 60 mm |
| Caratteristiche standard modello MECFRAME200 T45 |
|---|

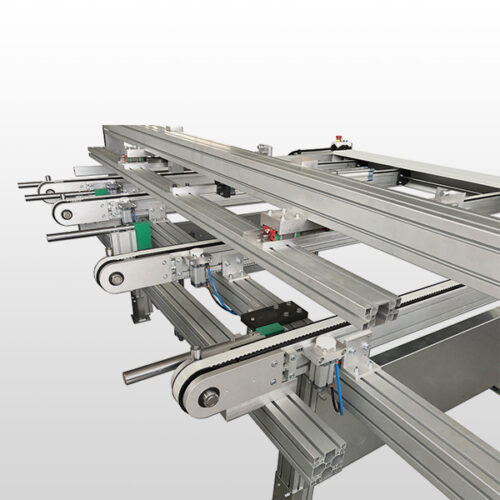

| Caricamento dei profili da un banco a nastri motorizzati |
| 4 Morse automatiche CN (1 fissa – 2 accoppiate – 1 singola) |

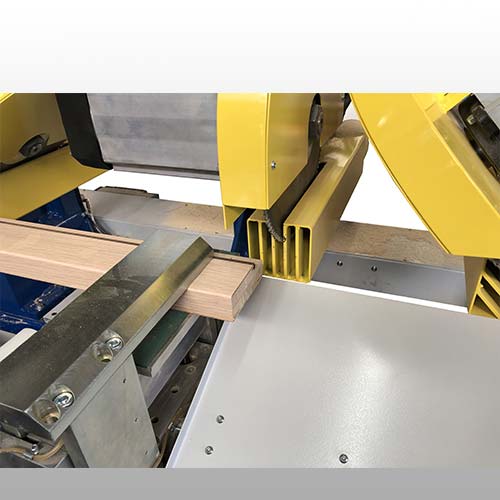

| 3 Motori lame 5.5Kw per tagli 90° e 45° a destra e sinistra a misura del profilo |

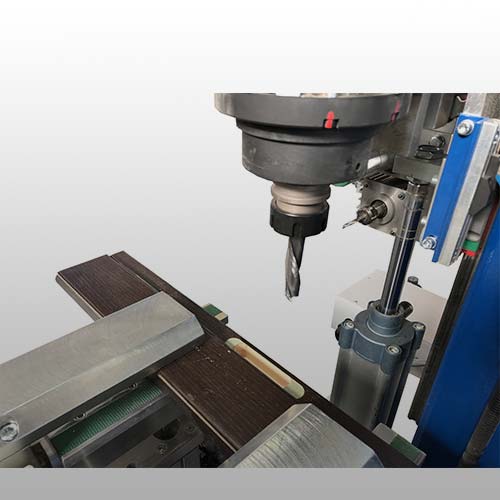

| 1 Elettromandrino verticale 3.3Kw per sedi contropiastre e cerniere a scomparsa |
| 2 Foratori per spine sulle facce 45° a destra o sinistra |
| Taglio a misura dei traversi, sia partendo da pretagliato, sia da profilo intero |

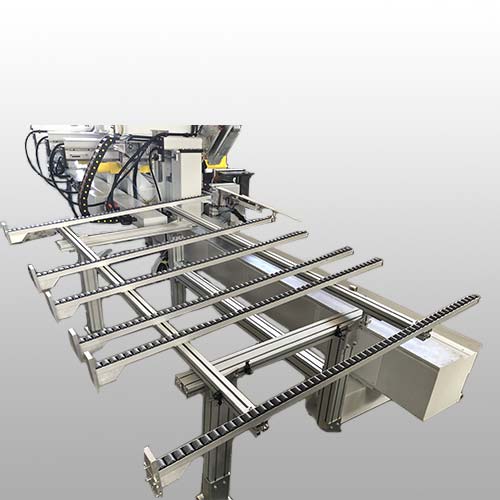

| Scarico dei pezzi finiti su banco di accumulo |
| MECFRAME200 T45 - Optionals |
|---|
| Fornitura Nr.3 lame d.350mm |
| Impianto di lubrificazione automatica |
| Condizionatore per armadio elettrico |
| MECFRAME200 gruppo fresatore - Optionals |
|---|
| Gruppo n.2 mandrini 3.3kw on/off |
| Asse Y per Foratori |
| Maggiorazione per elettromandrino 3.8kw con attacco rapido ISO30 (cad.) |
| MECFRAME200 per ANUBA - Optionals |
|---|
| Gruppo anuba, con foratore 1,5kw e avvitatore CNC |
| Magazzino a vibrazioni, per caricare le cerniere alla rinfusa in grande quantità |
| Seconda testa anubatrice, per la gestione indipendente di una seconda tipologia di anuba |
| Caricatore a doppia pista indipendente |
Progetto MECFRAME200 T45
Linee per lavorazione automatica dei telai.
MECFRAME20O T45 è la linea per la lavorazione automatica del telaio. Conforme alla normativa CE ed abilitato ai benefici della Transizione 4.0.

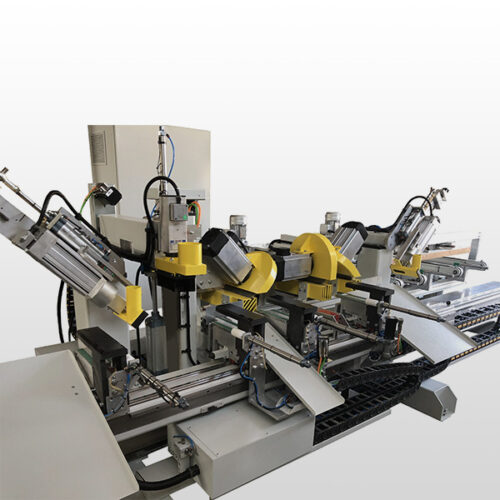

Il modello MECFRAME200 T45 è in grado di esequire tutte le lavorazioni necessarie per la produzione di telai con accoppiamento a 45°, comprese le operazioni di taglio, fresatura e spinatura.
La macchina consente la realizzazione precisa delle sedi per contropiastre e delle sedi per cerniere a scomparsa, oltre alle numerose tipologie di lavorazioni già comprese nel pacchetto base, garantisce così massima flessibilità in ogni fase della produzione.
Il controllo numerico basato su sistema operativo Windows garantisce un’interfaccia semplice ed immediata, grazie all’utilizzo di macro parametriche facilmente editabili. Le linee possono essere connesse alla rete informatica aziendale.
MECFRAME è la scelta ideale per chi cerca automazione, produttività e versatilità.
Lavorazioni
-
Taglio 45°
-
Taglio 90°
-
Fresa contropiastre
-
Fori 45°
