Progetto MECFRAME400

Linee per la lavorazione automatica dei telai 7 assi CNC

Campo di lavoro	Min	Max
Lunghezza	600 mm	3000 mm
Larghezza	-	400 mm
Spessore	20 cm	60 mm

Caratteristiche standard modello MECFRAME400

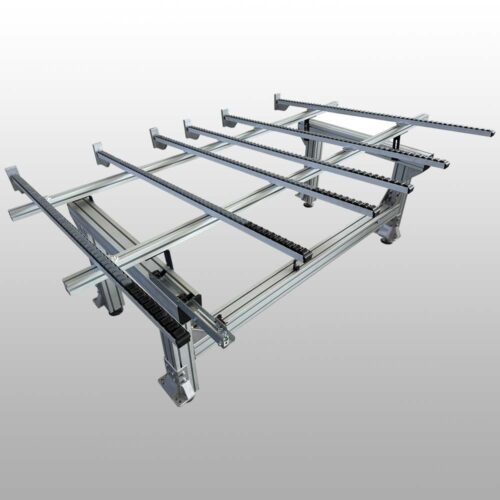

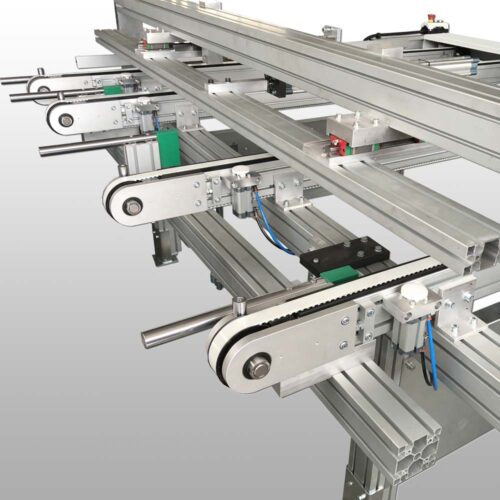

Caricamento dei profili da un banco a nastri motorizzati

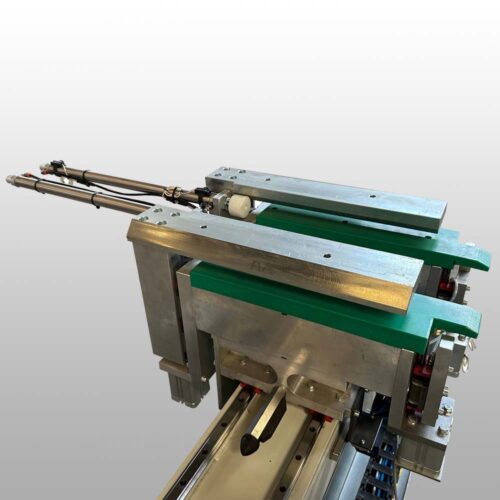

4 Morse automatiche CN (1 fissa – 3 singole)

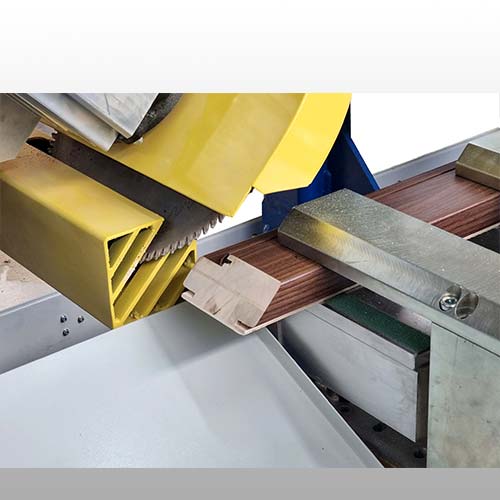

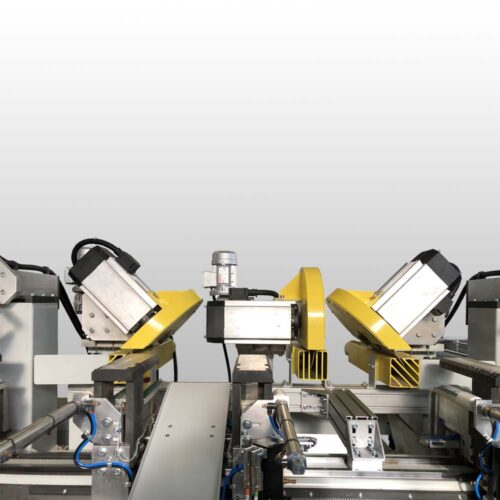

3 Motori lame 5.5Kw per tagli 90° e 45° a destra e sinistra a misura del profilo

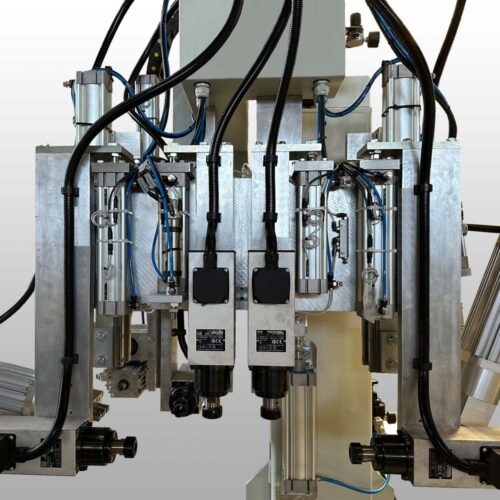

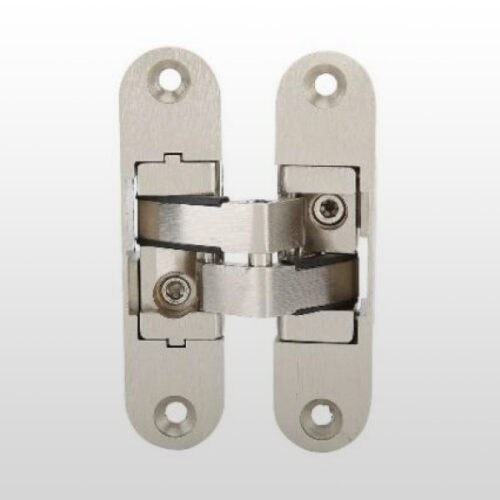

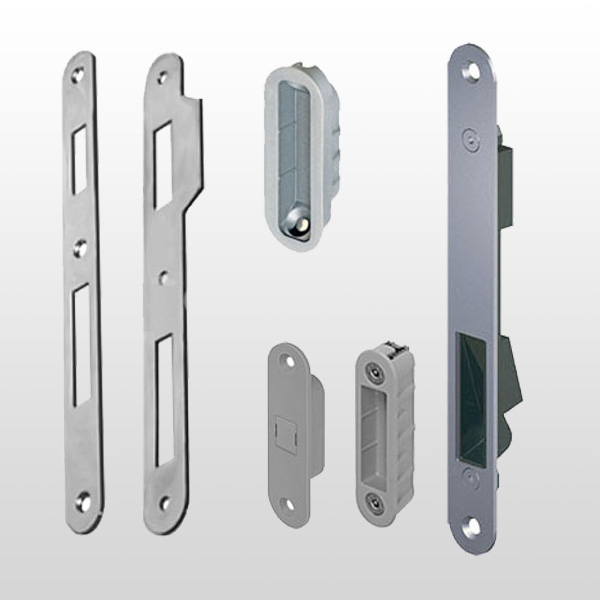

2 Elettromandrini verticali 2.2 Kw per sedi contropiastre e cerniere a scomparsa
2 foratori per spine sulle facce 45°, 0° e 90° a destra e sinistra

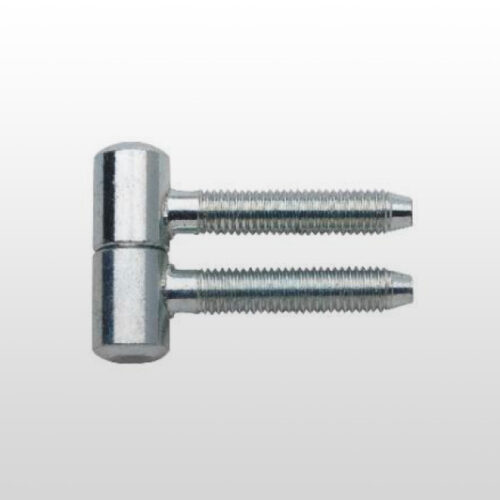

Gruppo anuba CN standard
Caricatore standard anuba
Taglio a misura dei traversi, sia partendo da pretagliato, sia da profilo intero
Scarico dei pezzi finiti su banco di accumulo
Quadro elettrico

MECFRAME400 - Optionals
Magazzino a vibrazioni, per caricare le cerniere alla rinfusa in grande quantità
Seconda testa anubatrice, per la gestione indipendente di una seconda tipologia di anuba
Fornitura Nr.3 lame d.350mm
Attrezzatura aggiuntiva per Anuba doppio gambo “VARIO”
1 Elettromandrino orizzontale 2.2Kw
2 Elettromandrini orizzontali contrapposti 2.2Kw per lavorazioni testate
Impianto di lubrificazione automatica
Condizionatore per armadio elettrico

Progetto MECFRAME400

Linea plus per lavorazione automatica dei telai.

MECFRAME400 è la versione evoluta della gamma MECFRAME, una linea automatica ad alte prestazioni pensata per chi necessita di maggiore capacità operativa e versatilità nella lavorazione dei telai in legno.
Confrorme alla normativa CE e pienamente compatibile con i requisiti della Trasizione 4.0.

Basata sul collaudato progetto MECFRAME, la versione 400 amplia le possibilità applicative grazie alla gestione di profili di dimensioni maggiorate, garantendo massima flessibilità anche su formati fuori standard.
La macchina esegue in automatico tagli a 90°,45° e -45°, spinature verticali, orizzontali, 45° e -45°, fresature e contro-sagome dei traversi.
È inoltre equipaggiata con un gruppo anuba CN integrato, che consente la posa automatica delle cerniere anuba direttamente all’interno del ciclo. Completano la gamma di lavorazioni le sedi per contropiastre e le sedi per cerniere a scomparsa, oltre alle numerose lavorazioni già comprese nel pacchetto base.

Il sistema è gestito da PC industriale con sistema operativo Windows, tramite un’interfaccia intuitiva basato su macro parametriche facilmente editabili.
La predisposizione alla connessione in rete consente l’itegrazione con altre macchine e software gestionali in ottica Industria 4.0.

MECFRAME400 è la scelta ideale per chi cerca una linea di lavoro completa, automatizzata e pensata per l’alta produttività.
